三相电机怎样改为单相电机呢？下面由文昌职校专业老师给大家介绍几种简便易行的方法。

一、加电容法

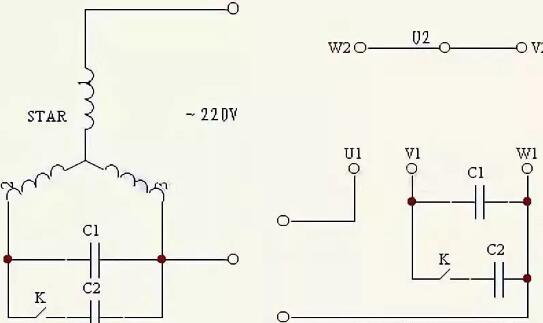

Ｙ形接法的三相异步电机按下图所示改接：

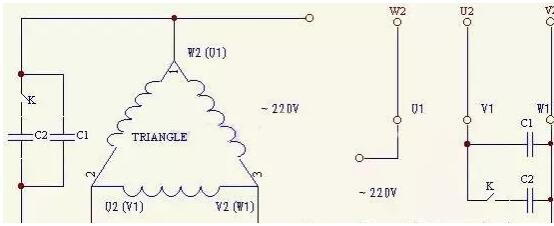

△形接法的三相异步电机按下图所示改接：

此时电机的输出功率为标称功率的55%～90% 。图中Ｃ1为运行电容，C2为启动电容，都需采用电力电容器，其耐压值必须不低于450V。C1、C2的容量可按下式估算：

C1=1950I/U×cosθ

C2=(1～4)C1

式中C的单位为（uF）；I为电机额定电流（A）；U为电机额定电压（V）；cosθ为功率因数，一般取0.5～0.7。

特别地，对于功率为1KW以下的三相异步电动机，可以不用C2，但C1数值要适当增大。可按C1=13I估算选取，式中C1的单位为（uF），I为原电动机的额定电流（A）。电容的容量应选合适，否则电动机不能正常运行和温升过高。

对于只有几百瓦的小功率三相异步电动机，电容容量可按C=0.06P（Y接时）和C=0.1P（△接时）选取，式中C的单位为（uF），P为电机功率（W）。C1、C2容量可以相同，如转速太快，可加大负荷或减小电容容量，如转速太慢，可减小负荷或加大电容容量。

二、改进的加电容法

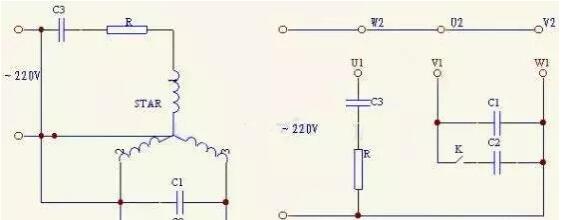

为了提高电动机的输出功率，可按下图方法接线，C1的选取同“方法一”中的C1，C2、C3、R按下式选取：

C2=(2～4)C1

C3=2C1

R=0.25U/I

三、电容、电感移相法

采用一只电感（应注意电感L的载流能力）和一支电容从单相电源取得三相对称电压，按下图的方法接线，这种方法适应性较强，但要配置铁芯电感，也可以用单相自耦调压器来代替。对于较大的电动机宜采用此法。例如，当电机为2.2KW采用“△接”时，电容C选254uF，电感L选取78mH。电容C，电感L可按下式选取：

C=(Ssin(60+φ)×10^6)/(1.5WU^2)

L=(1.5U^2)/(WSsin(60-φ))

式中C的工作电容容量为（uF）；L：电感量（H）；S：电动机额定功率（VA）；φ：电动机额定负载时的功率因数角（度）；W：角频率（W=2πF=314）

四、配电阻法

下图中的电阻R的选配要得当。R值可选为两相绕组的电阻值的5～10倍，图中QA为按钮开关。

五、加开关法

按下图中装启动开关K，便可以接入单相运行。

六、电子控制法

对于功率为2～3KW的三相异步电动机，移相电容的容量需达到200～300 uF或更大，由于耐压高，故体积大，价格高。而用本法则无需移相电容，经证明，当电动机采用“△接”时，转速不超过1500转/分，启动装置能有效地与之配合工作。

注：对于三相异步电动机来说，一般每kW的额定电流约为2A，即2.2kW的三相异步电动机的额定电流约为4.4A。
